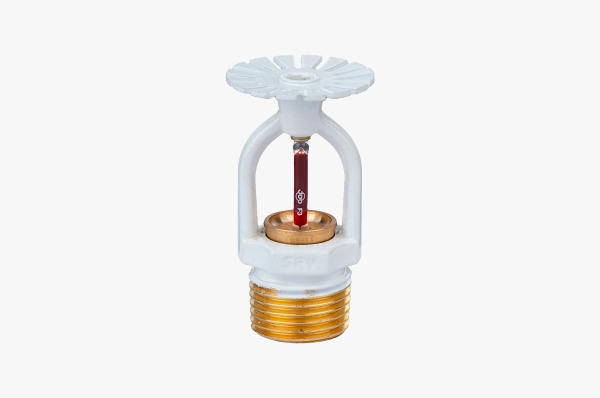

Pendent Sprinkler – Hızlı Tepkimeli

Ürün Kodu: SRV-1227, SRV-1237 KATALOG

Katalog

Sertifika

Montaj Klavuzu

Pendent sprinkler düşük ve orta tehlike sınıflarına giren projelerde kullanılmak üzere tasarlanmıştır. Proje türü, tasarım ve yapılan hesaplar ile K faktörü, Tepkime ve Sıcaklık gibi değerleri belirlenir. Hızlı tepkimeli sprinkler kesinlikle yüksek tehlike sınıfı mahallerde kullanılmaz. Tasarlanan boru ağı üzerine deflaktör kısmı aşağı gelecek şekilde montajı yapılır ve sprinkler aktif hale gelmesiyle aşağı yönlü konik olarak su akışı başlar.

Teknik Özellikler

Özellik	Değer
K Faktör	K5,6 (80), K8,0 (115)
Dış Ölçüsü	1/2 NPT, 3/4″ NPT
Tepkime	Hızlı Tepkime
Sıcaklık	57 °C, 68 °C, 79 °C, 93 °C, 141 °C
Yüzey	Krom, Pirinç, Beyaz
Cam	3 mm, UL Onaylı
Gövde	Pirinç
Deflaktör	Paslanmaz Çelik
Cam Yuvası	Pirinç
Conta	EPDM

Montaj & Kurulum

1. Montaj için NFPA veya TS EN 12845 standartları referans alınmalıdır.
2. Aşağıdaki bilgileri sipariş verirken mutlaka belirtiniz:
• Sprinkler Modeli
• Sıcaklık Derecesi ve Tepkime Tipi
• Nominal K-Faktörü
• Kaplama / Boyama
• Diş Tipi: [½ ”NPT] [ISO 7-1R½]
3. Sprinkler montajını yapmadan önce doğru model olup olmadığını, delik boyutunu,
sıcaklık ve hassasiyet değerlerini daima kontrol edin.
4. Oluşabilecek hasarları engellemek amacıyla , boru ve fittings montajını
tamamladıktan sonra sprinkler montajına başlayınız.
5. Tüm sprinkler, cam ampulleri korumak amacıyla turuncu renkli koruma
kapaklarına sahiptir. Bu koruma kapaklarının montaj sonrası hidrostatik testlerin
tamamlanmasıyla sökülmesi gereklidir.
6. Sprinklerin sıkılması gereken maksimum tork değeri 24 Nm’yi geçmemelidir. Aksi
durumda sızıntı veya mekanik hasar gerçekleşebilir.
7. Sprinkler suyun dağılımı için özel olarak tasarlanmıştır. Deflektör veya gövde üzerine
bir şey asılmamalı veya engellenmemelidir.
8. Sprinkler montajını yaparken dişli kısım için yeterli miktarda teflon bant veya
sızdırmazlık sağlayan sıvı conta kullanınız. Sızdırmazlık malzemesi olarak keçe,
tesisat keteni, kendir ve bezir yağı kesinlikle kullanmayınız.
9. Sprinkleri montajı yaparken deflaktörden veya yan kollarından kesinlikle
sıkmayınız.
10. Bu kartonda bulunan tüm sprinkler TS EN 12259-1 standardına göre üretilmiş ve test
edilmiştir.
11. Hasarlı ve sorunlu sprinkleri yenileri ile değiştirmek için yedek sprinkler başlıkları
stoğu bulundurulmalıdır.
12. Sprinkler montaj sonrası test basıncı 12 bar – 175 Psi’ı geçmemelidir. Bu basınç
üzerindeki basınca uzun süreli maruz kalan ürünlerin ömrü kısalmaktadır
