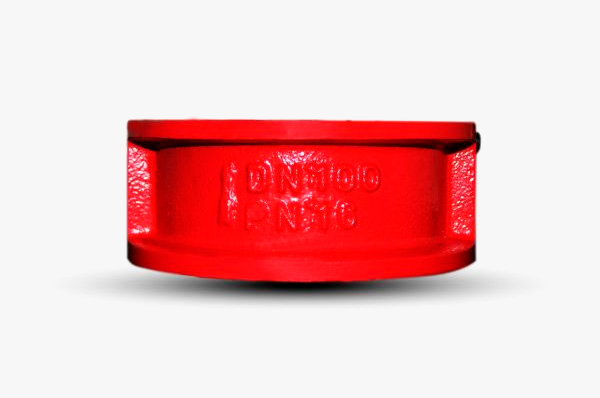

Çift Klapeli Çekvalf

Ürün Kodu: SRV-CV KATALOG

Katalog

Sertifika

Montaj Klavuzu

Çift Klapeli Çekvalf, iki yay destekli diskten oluşan tasarımıyla geri akışı önlerken düşük basınç kaybı sağlayan, flanşlar arasına (wafer-type) monte edilen kompakt bir ters akım vanasıdır. Dökme veya sfero dökme demir gövdesi iç-dış epoksi kaplıdır; paslanmaz çelik disk mili ve torsiyon yayları, nitril/EPDM oturma contasıyla birlikte uzun ömürlü sızdırmazlık sunar. PN10/PN16 – Class 150 basınç sınıflarında DN50-DN300 (2″-12″) çap aralığında üretilir ve ANSI, EN 1092-2 ya da JIS flanş standartlarıyla uyumludur. Düşük açılma basıncı (< 0,03 bar) ve aerodinamik çift disk geometrisi, yangın pompası çıkış hatları, sprinkler yükselticileri, hidrant beslemeleri ve genel su tedarik sistemlerinde enerji kaybını en aza indirirken geri sifon ve çarpma (water hammer) riskini azaltır. UL/FM onaylı modeller, yatay veya dikey (yukarı akış) montaja uygundur; periyodik bakımda yalnızca disk contalarının görsel kontrolü yeterli olduğundan işletme maliyeti düşüktür.

Teknik Özellikler

Özellik	Değer
Ölçü	DN65, DN80, DN100, DN25, DN150, DN200
Basınç Sınıfı	16 bar
Test Basıncı	24 bar
Çalışma Sıcaklığı	+4 °C / +110 °C
Montaj Şekli	Dikey ve Yatay
Bağlantı	Wafer
Gövde	GG25 Pik Döküm
Mil	Paslanmaz 304
Conta	EPDM
Klape	GGG40.3 SFERO + EPDM Kaplama
Sit	MS58 Pirinç
Kapaklar	Alüminyum E150E150

Test ve Tasarım Standartları

Çalışma Sıcaklık Aralığı: -10 °C / +120 °C
Tasarım: TS EN 12334
Flanş Boyutları: TS EN 1092-2 / PN 16
Testler: TS EN 12266-1
Yatak Deney Sızıntı Miktarı : Oran A
